荷役作業の安全性と高速化に、威力を発揮！
- 最新の油圧技術を採用すると共に、シンプルさと耐久性を重視した開発理念がローコストを実現しました。
- ドックレベラーの作動中における作業者の安全を考慮し,両側にガードプレートを標準装備しています。
- 押しボタン１つの簡単な操作で、荷役作業がスピーディに行えます。
油圧式ドックレベラー KDL-1938LS 稼動の様子

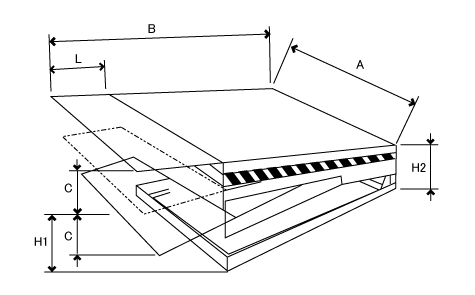

油圧式ドックレベラー仕様一覧表
| 静止荷重：23,000Kg・・・・通過荷重：12,500Kg （単位：ｍｍ） | ||||||||
| 型式 | デッキ幅 A |
デッキ長さ B |
作業高範囲 C |
リップ長さ L |
機械高さ（前側） H1 |
機械高さ（後側） H2 |
図面 |
図面 DXF |
| KDL-1920H | 1830 | 1915 | +305 -200 |
406 | 495 | 483 | DXF | |
| KDL-1926H | 2525 | DXF | ||||||
| KDL-1932H | 3135 | DXF | ||||||
| KDL-1938H | 3745 | DXF | ||||||
| KDL-2226H | 2110 | 2525 | DXF | |||||
| KDL-2232H | 3135 | DXF | ||||||
| KDL-2238H | 3745 | DXF | ||||||
（注記）固定床長さ＝デッキ長さ − リップ長さ
| 静止荷重：13,500Kg・・・・通過荷重：7,500Kg （単位：ｍｍ） | ||||||||
| 型式 | デッキ幅 A |
デッキ長さ B |
作業高範囲 C |
リップ長さ L |
機械高さ（前側） H1 |
機械高さ（後側） H2 |
図面 |
図面 DXF |
| KDL-1920L | 1830 | 1915 | +305 -200 |
406 | 495 | 483 | DXF | |
| KDL-1926L | 2525 | DXF | ||||||
| KDL-1932L | 3135 | DXF | ||||||
| KDL-1938L | 3745 | DXF | ||||||
| KDL-2226L | 2110 | 2525 | DXF | |||||
| KDL-2232L | 3135 | DXF | ||||||
| KDL-2238L | 3745 | DXF | ||||||

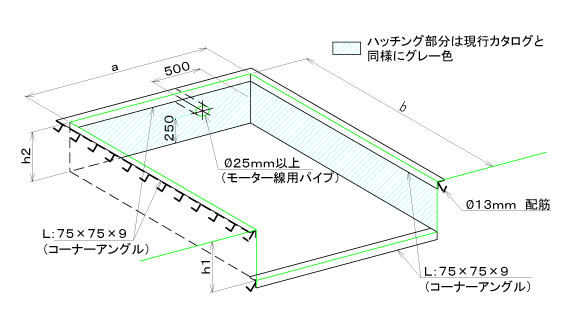

ピット寸法図
※配筋の本数及び長さについては、十分ご留意下さい。
※ピットの築造工事は、弊社の所掌範囲外とします。
※ピットの築造工事は、弊社の所掌範囲外とします。
| 静止荷重：23,000Kg・・・・通過荷重：12,500Kg （単位：ｍｍ） | ||||
| 型式 | a | b | h1 | h2 |
| KDL-1920H | 1880 | 1555 | 508 | 495 |
| KDL-1926H | 2165 | |||
| KDL-1932H | 2775 | |||
| KDL-1938H | 3385 | |||
| KDL-2226H | 2160 | 2165 | ||
| KDL-2232H | 2775 | |||
| KDL-2238H | 3385 | |||
| 静止荷重：13,500Kg・・・・通過荷重：7,500Kg （単位：ｍｍ） | ||||
| 型式 | a | b | h1 | h2 |
| KDL-1920L | 1880 | 1555 | 508 | 495 |
| KDL-1926L | 2165 | |||
| KDL-1932L | 2775 | |||
| KDL-1938L | 3385 | |||
| KDL-2226L | 2160 | 2165 | ||
| KDL-2232L | 2775 | |||
| KDL-2238L | 3385 | |||
